Lokomotiva řady 263 je jednosystémová univerzální lokomotiva na střídavý proud. Její staré označení je S 499.2. Přezdívá se jí Princezna.

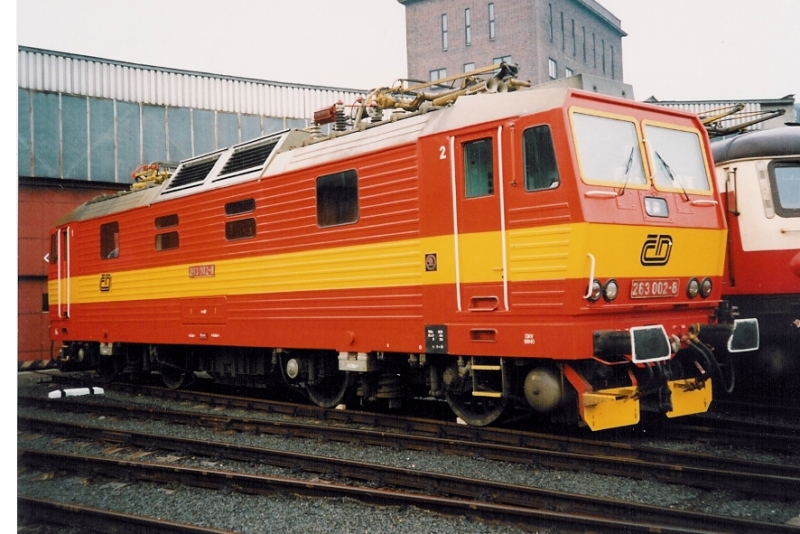

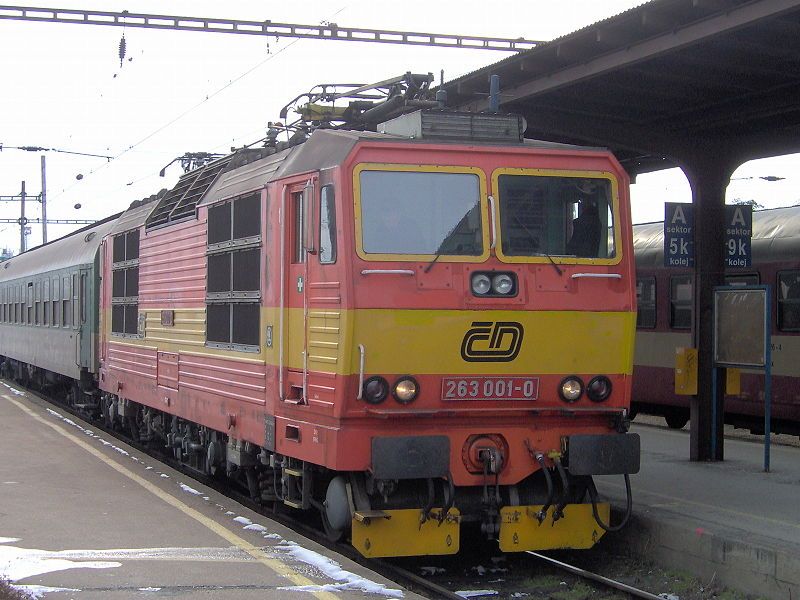

Jedná se v podstatě o 2 prototypy lokomotivy II.generace, které vyrobila Škoda Plzeň v roce 1984 pod továrním označením Škoda 70E. V roce 1988 bylo vyrobeno dalších 10 kusů, které byly dodány do depa v Bratislavě a po rozdělení ČSFR v Česku zůstaly pouze 2 prototypy, které jsou v Brně.
Mechanická část lokomotiv řady 263 je unifikována s ostatními lokomotivami II.generace.
Jedná se o skříňovou lokomotivu se dvěma klimatizovanými koncovými stanovišti strojvedoucího a centrální strojovnou. Stanoviště jsou přístupná dveřmi z obou stran skříně.
Bočnice skříně jsou signované. Na jedné straně jsou žaluzie, na druhé 4 hranatá okna (2 prostřední lze otevřít).
Rám skříně je pomocí čepů spřažen se dvěma dvounápravovými podvozky s dvoustupňovým odpružením. Primární odpružení je provedeno vinutými ocelovými pružinami se svislými hydraulickými tlumiči. Sekundární odpružení zajišťují také vinuté ocelové pružiny, doplněné svislými a příčnými hydraulickými tlumiči.
Brzdná soustava se skládá z ruční brzdy, samočinné tlakové brzdy, přímočinné brzdy a elektrodynamické brzdy.
Elektřina je z troleje odebírána dvěma polopantografy. Trakční transformátor je typu EL 5979-51 a je zavěšen pod rámem lokomotivy mezi podvozky. Regulace výkonu se provádí tyristorovým řízením v pulsních měničích. Každý motor má vlastní pulsní měnič. Trakční motory jsou stejnosměrné šestipólové s cizím buzením a kompenzačním vinutím.
Technické údaje | |
---|---|
Mezinárodní označení | 91 54 7 263 xxx-x |
Výrobce | Škoda Plzeň |
Tovární označení | 70 E 0 (70 E 1) |
Rok výroby | 1984 (1988) |
Vyrobeno ks | 2 (10) |
Rozchod | 1435 mm |
Typ vozidla | 4nápravová skříňová univerzální lokomotiva |
Uspořádání pojezdu | Bo´Bo´ |
Trakce | střídavá elektrická |
Trakční systém | 25 kV ~ 50 Hz |
Regulace výkonu | tyristorová |
Délka přes nárazníky | 16800 mm |
Délka skříně | 15500 mm |
Šířka | 2940 mm |
Výška se staženými sběrači | 4640 mm (4625 mm) |
Pevný rozvor | 3200 mm |
Celkový rozvor | --- |
Vzdálenost otočných čepů | 8300 mm |
Minimální poloměr oblouku | 120 m |
Služební hmotnost | 84,2 t |
Max.hmotnost na nápravu | 21,5 t |
Trvalý výkon | 3060 kW |
Trvalá tažná síla | 182 kN (176 kN) |
Maximální tažná síla | 285 kN (300 kN) |
Maximální rychlost | 120 km/h |

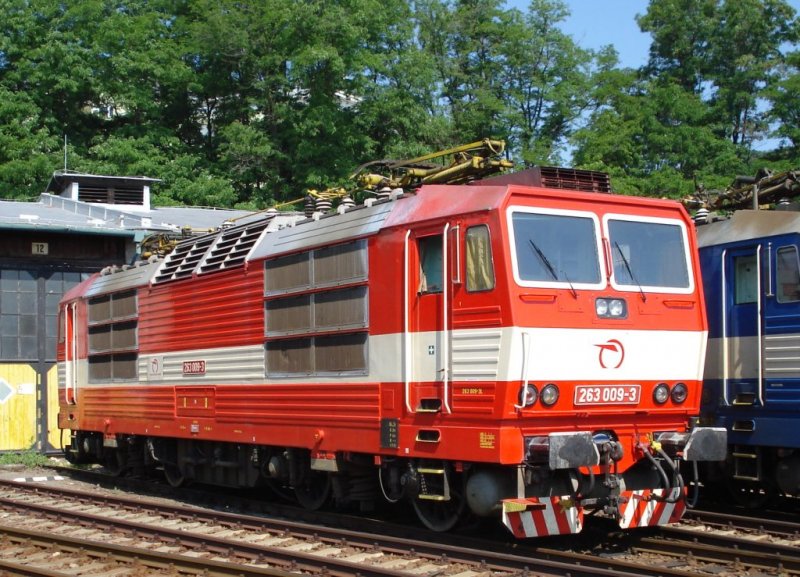

Údaje v závorce platí pro sériovou výrobu – stroje 263.003-012 jezdící na Slovensku |
