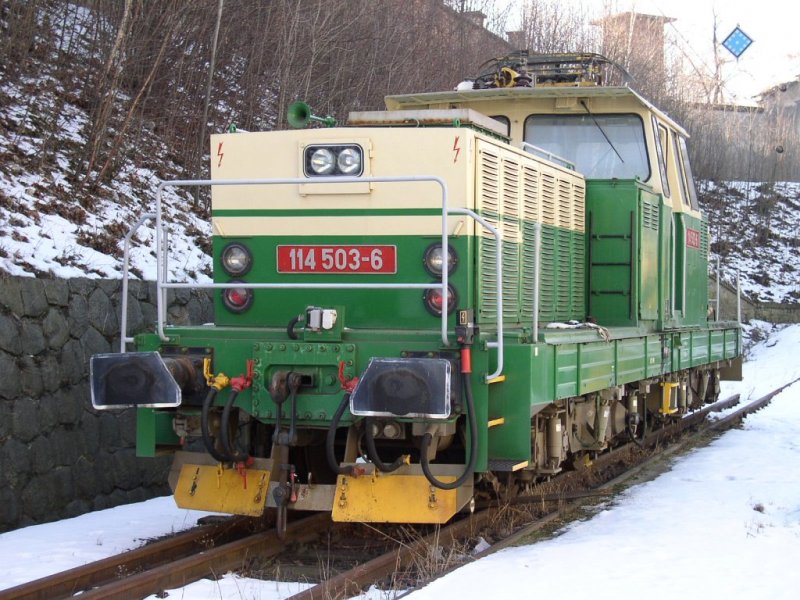

Lokomotiva řady 114.5 je elektrická lokomotiva na stejnosměrný proud určená pro posun. Jelikož byla vyráběna v letech 1996-2000 nemá již původní značení. Patří mezi škodovácké lokomotivy III generace. A také má přezdívku Žehlička.
Lokomotivu vyráběla Škoda Plzeň pod továrním označením Škoda 90E. Na jejím vývoji ze začalo pracovat v roce 1990, ještě pro ČSD. Nicméně byly dokončeny pro Doly Nástup Tušimice.
Konstrukčně byla odvozena od lokomotiv řady 110 a 113. Lokomotiva je navržena pro posun a práci na svážných pahrbcích a pro lehkou traťovou službu.
Lokomotivy řady 114.5 jsou kapotového typu s centrální vyvýšenou kabinou strojvedoucího. Na rozdíl od předchůdkyň (řada 110, 113) je kabina hlukově i tepelně izolovaná a má zabudovanou klimatizaci. Hlavní rám je snížený.
Pojezdová část je tvořena dvěma novými dvounápravovými podvozky s dvojitým odpružením, které jsou spojeny s hlavním rámem dvojicí otočných čepů.
Brzdná soustava je složena z ruční brzdy, samočinné tlakové brzdy, přímočinné brzdy, doplňkové brzdy a elektrodynamické brzdy.
Trakční motory jsou moderní střídavé třífázové asynchronní motory, které jsou zapojeny paralelně. Pro výrobu střídavého napětí je lokomotiva osazena napěťovými střídači (původně měly být proudové).
Elektrická energie je z troleje snímána jedním polopantografem, který je na kabině strojvedoucího.
Lokomotivu je možné napájet také z akumulátorového vozu a tak může být provozována i na neelektrifikovaných tratích.
Technické údaje | |
---|---|
Mezinárodní označení | 91 54 7 114.5xx-x |
Výrobce | Škoda Plzeň |
Tovární označení | 90 E 0-1 |
Rok výroby | 1996 až 2000 |
Vyrobeno ks | 4 |
Rozchod | 1435 mm |
Typ vozidla | 4nápravová kapotová posunovací lokomotiva |
Uspořádání pojezdu | Bo´Bo´ |
Trakce | elektrická stejnosměrná |
Trakční systém | 3 kV = |
Regulace výkonu | mikroprocesorová |

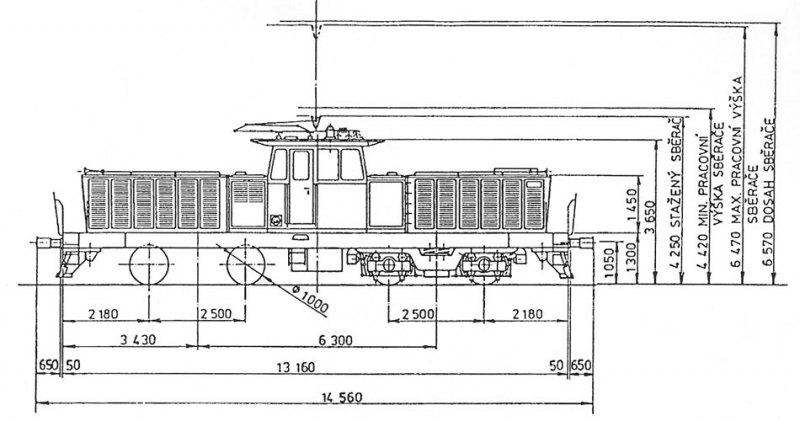

Délka přes nárazníky | 14560 mm |
Délka rámu | 13160 mm |
Šířka | 2750 mm |
Výška se staženým sběračem | 4250 mm |
Pevný rozvor | 2500 mm |
Vzdálenost otočných čepů | 6300 mm |
Minimální poloměr oblouku | 90 m |
Služební hmotnost | 72 t |
Max.hmotnost na nápravu | 18 t |
Trvalý výkon | 1600 kW |
Maximální tažná síla | 180 kN |
Maximální rychlost | 100 km/h |
