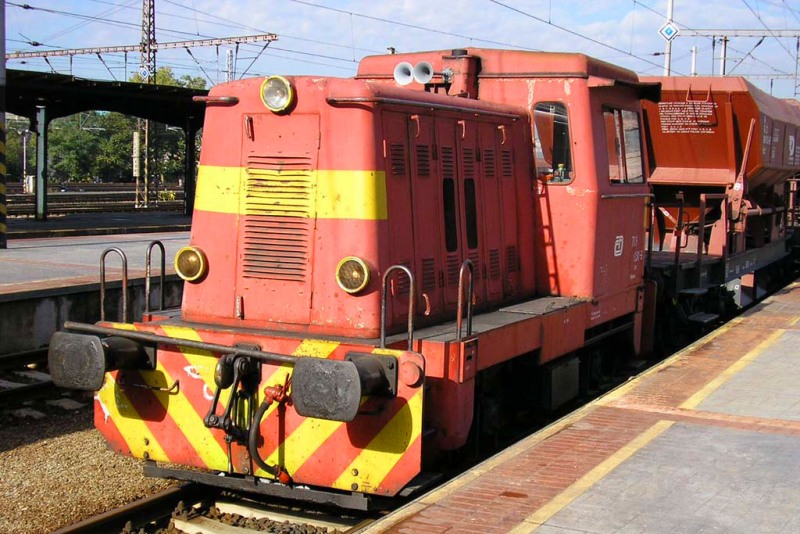

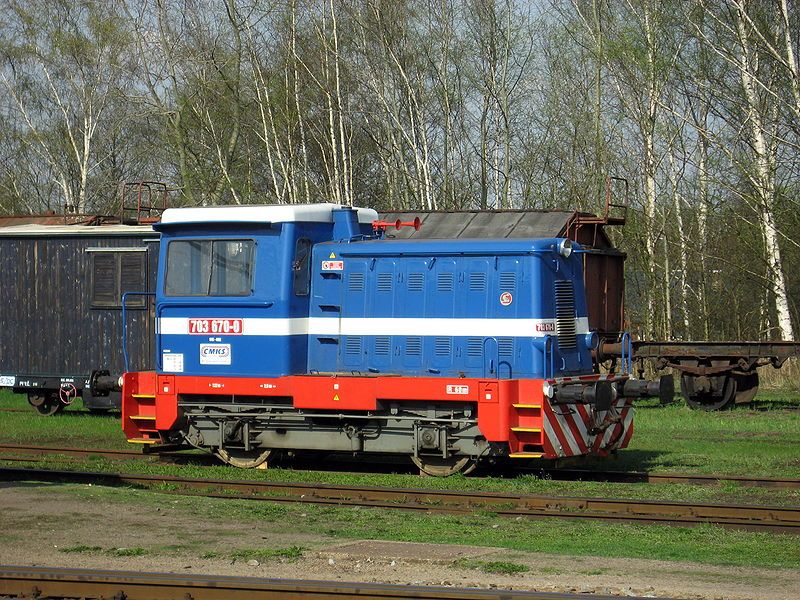

Lokomotiva řady 703 je malá kapotová motorová lokomotiva. Její původní označení je T 212.1. Přezdívku získala Prasátko nebo Hydraulik.
V roce 1969 byl vyroben prototyp nové lokomotivní řady T 212.1 (703). Jednalo se o konstrukční pokračování řady T 212.0 (702). Nová řada byla ale značně modernizována a zdokonalena (z venku to ale není znát…).
Lokomotivy byly navrženy pro lehkou staniční posunovací službu, posun v depech a pro vlečky průmyslových podniků. Lokomotivy se ve velké míře používají dodnes, protože mají jednoduchou konstrukci a spolehlivé trakční ústrojí bez velkých závad. Některé lokomotivy byly rekonstruovány na řady 797 a 799, ale v daleko menším množství než tomu bylo u starších řad 700, a řady 702.

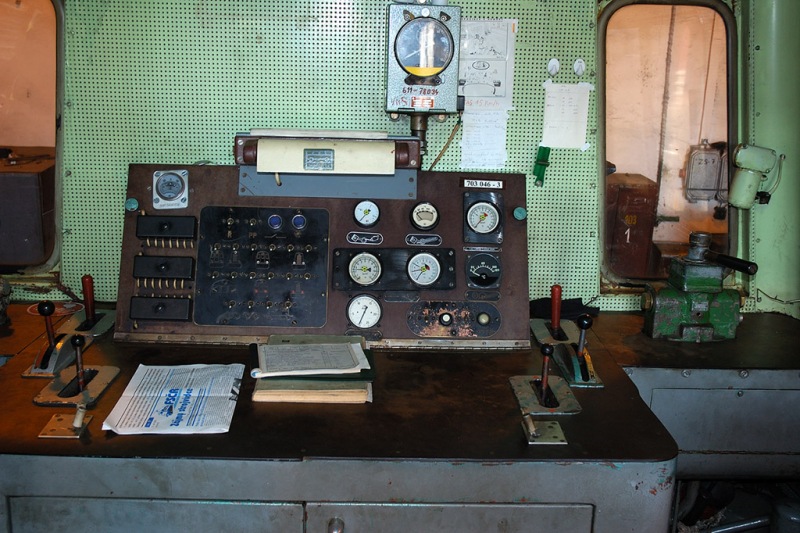

Lokomotiva řady 703 se v základní konstrukci shoduje s předchozí řadou 700, 701 a řadou 702. Základem je mohutný rám, se dvěma dvojkolími, která jsou odpružena listovými pružinami. Na zúženou kapotu navazuje kabina strojvedoucího přístupná dveřmi z můstku na zadním konci rámu. Po stranách kapoty jsou úzké ochozy se zapuštěnými schůdky. Po stranách jsou kapota i kabina opatřeny zábradlími.
Pod kapotou je naftový motor Tatra T 930-54. Je to vzduchem chlazený dvanáctiválec s válci do V a přímým vstřikem paliva s rozvodem OHV. Na každém válci je jeden sací a jeden výfukový ventil.
Motor je spojen s hydromechanickou dvouměničovou automatickou převodovkou ČKD SRM LIHM 21-r. Díky tomuto systému je způsob řízení lokomotivy řady 703 odlišný od řad 700-702. Řazení u řady 703 probíhá automaticky.
Přenos pohybu z hydraulické převodovky na nápravy je pomocí kardanových hřídelí, kdy jsou poháněna obě dvojkolí.
Lokomotiva je osazena ruční brzdou, samočinnou tlakovou brzdou a přímočinnou brzdou.
| Technické údaje | |
|---|---|
| Mezinárodní označení | 98 54 4 703 xxx-x |
| Výrobce | TS Martin |
| Rok výroby prototypu | 1969 |
| Rok výroby | 1972 – 1979 |
| Vyrobeno ks | 224 |
| Rozchod | 1435 mm |
| Typ vozidla | 2nápravová kapotová posunovací lokomotiva |
| Uspořádání pojezdu | B |
| Přenos výkonu | hydromechanický |
| Délka přes nárazníky | 7220 mm |
| Délka skříně | 6000 mm |
| Šířka | 2600 mm |
| Výška | 3348 mm |
| Pevný rozvor | 2800 mm |
| Minimální poloměr oblouku | 60 m |
| Služební hmotnost | 24 t |
| Typ spalovacího motoru | Tatra T 930-54 |
| Objem spalovacího motoru | 17,641 l |
| Velikost nádrže | 300 l |
| Trvalý výkon motoru | 169 kW |
| Maximální rychlost | 40 km/h |
