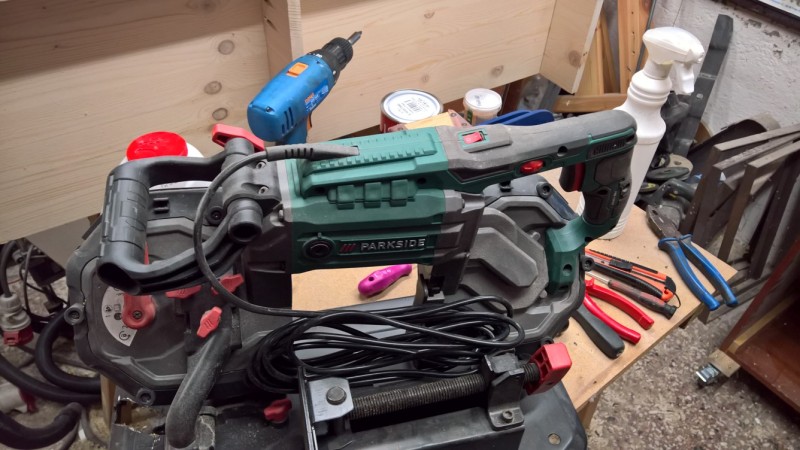

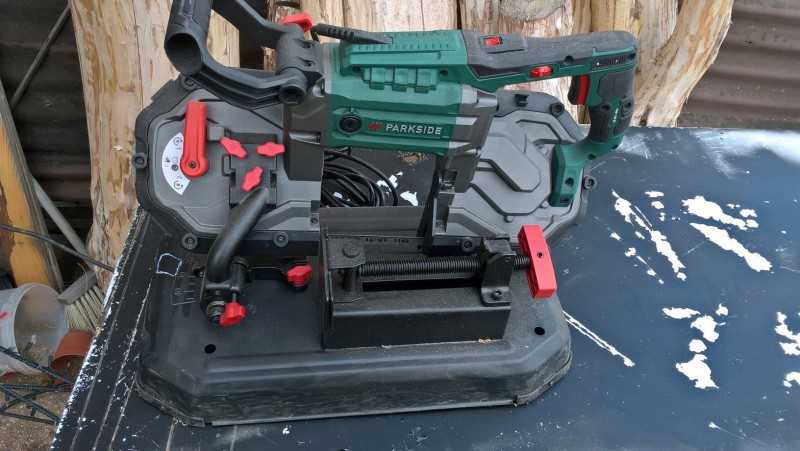

Před časem jsem v Lidlu koupil pásovou pilu na kov Parkside. Jelikož soudruzi v SRN udělali několik chyb, musel jsem provést pár úprav.

Be znich by pila byla sice použitelná, ale práce s ní by rozhodně nepřinášela žádné potěšení.

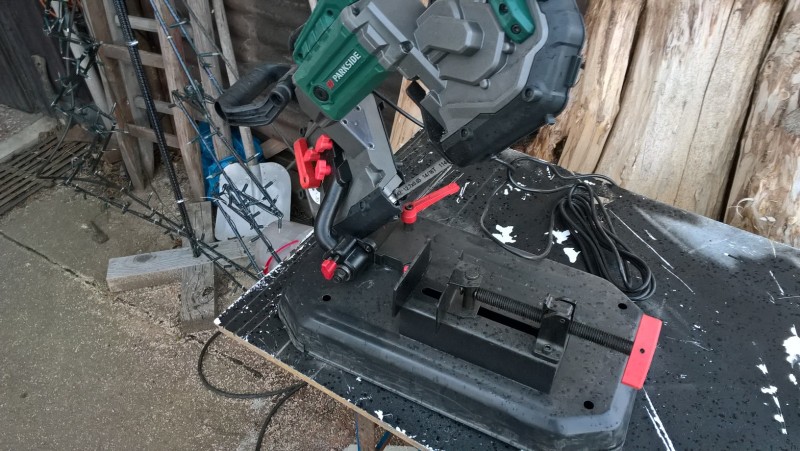

Úpravy jsem provedl celkem 3. První úprava byla vyříznutí rámu pily, aby bylo možné pilu zvednout do pohotovostní polohy. Další úprava byla vyrobení zajišťovacího kolíku pro tuto polohu. A třetí úprava byla nahrazení pevného napájecího kabelu vyměnitelným (jako jsem to už dělal u jiného elektrického nářadí).

První úprava – vyříznutí rámu

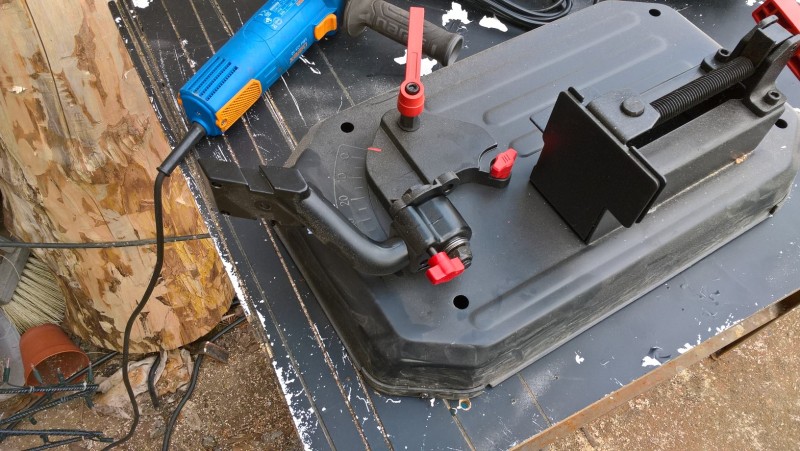

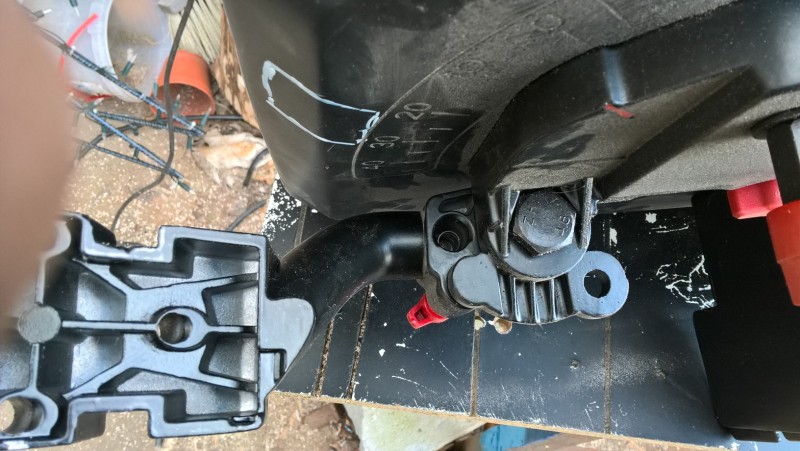

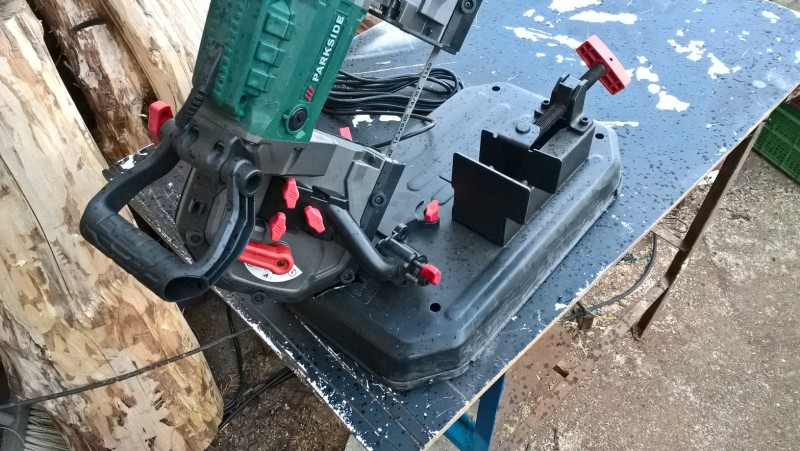

Tak tadyto se výrobci fakt nepovedlo. Pokud jsem měl pilu upevněnou v originálním stojanu, při jejím vyklopení do pohotovostní polohy se kryt pásu opíral o stojan a nešel zajistit. Chybělo místo cca 1 cm, což je dost. Asi někomu šly oči šejdrem, když toto navrhoval 🙂

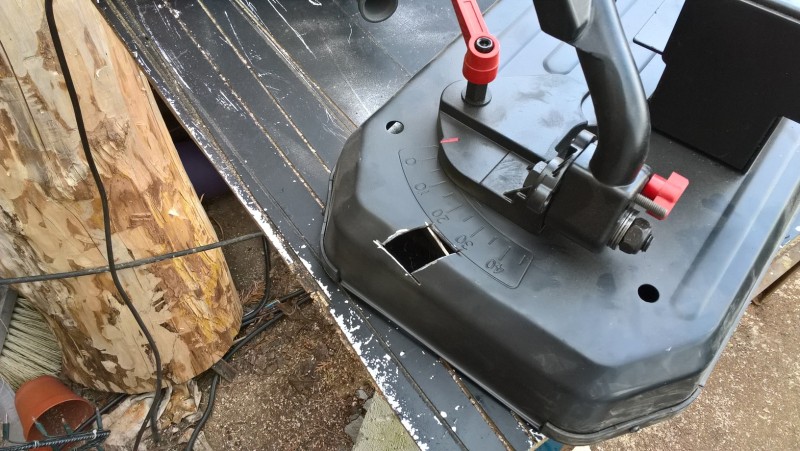

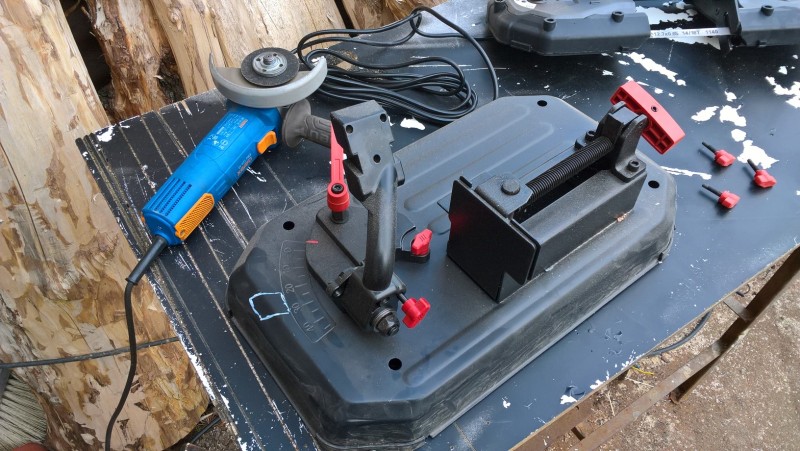

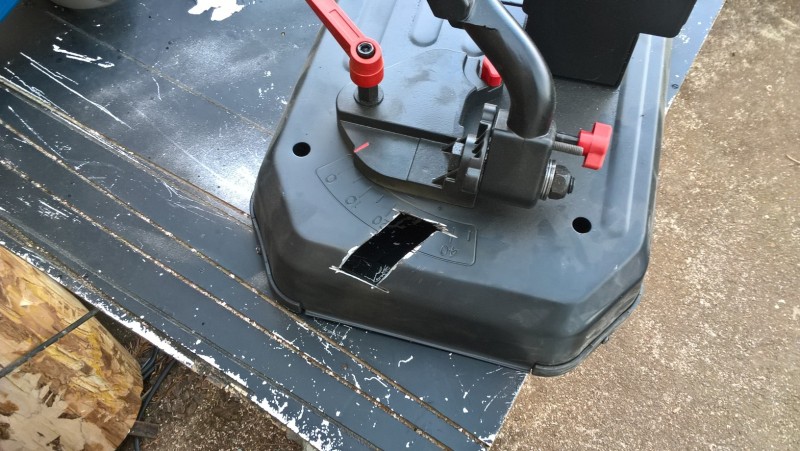

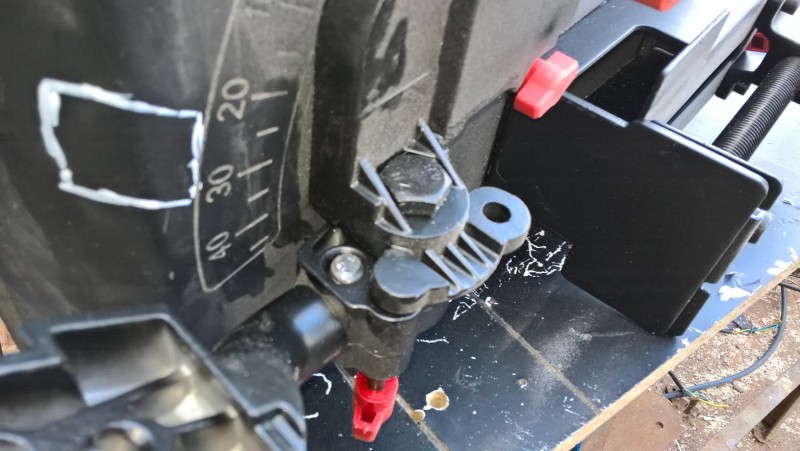

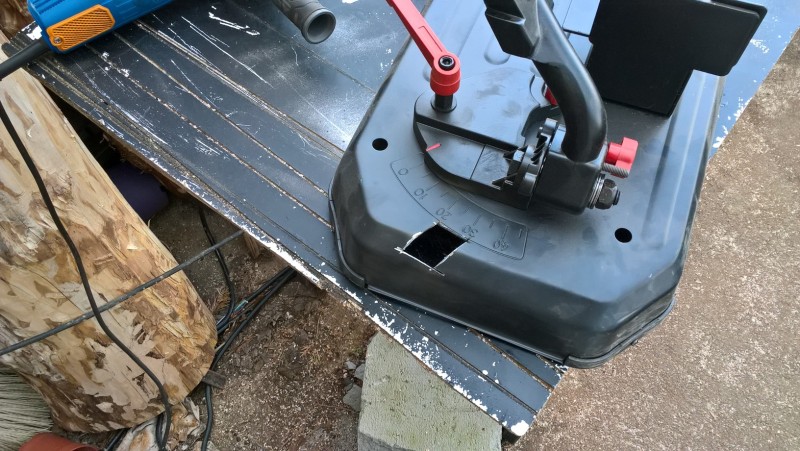

Tento stolek byl naštěstí z lisovaného 1mm plechu, tak nebyl problém kousek vyříznout aby bylo možné pilu vyklopit do krajní polohy.

Druhá úprava – zajišťovací kolík

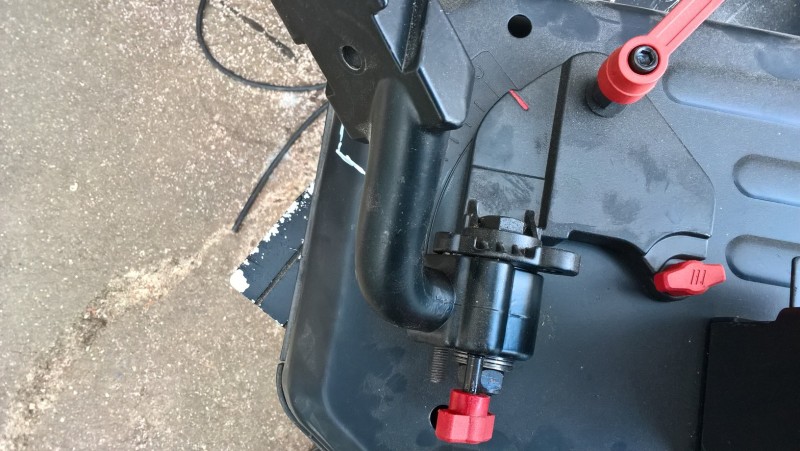

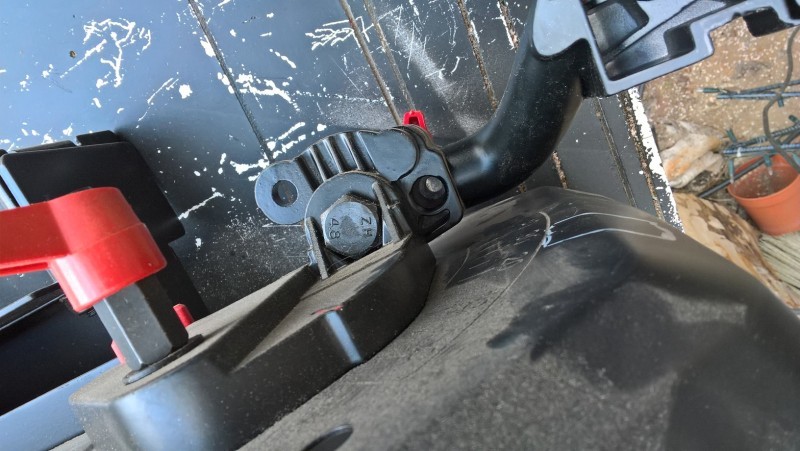

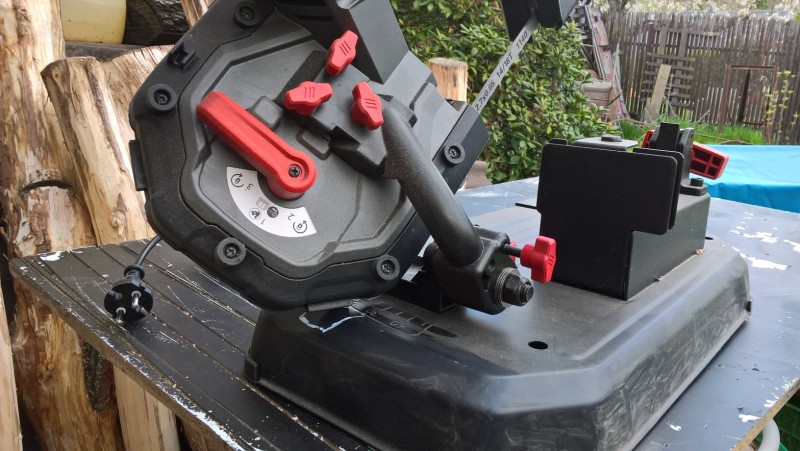

Pila má z výroby zajišťovací kolík pro zajištění ve sklopeném stavu. Tedy, když je dole, což umožňuje její přenášení. Ale v horní poloze, když potřebuju uchytit řezaný materiál, zajišťovač neměla. A to může být nebezpečné. Díry tam sice byly, ale bez zajišťovače.

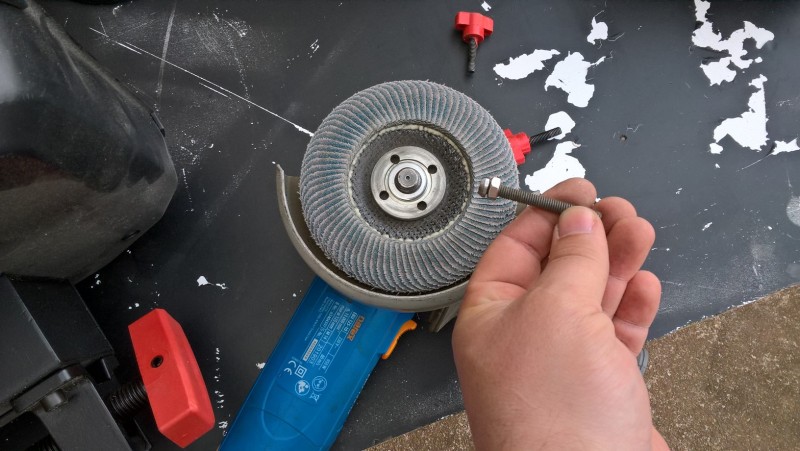

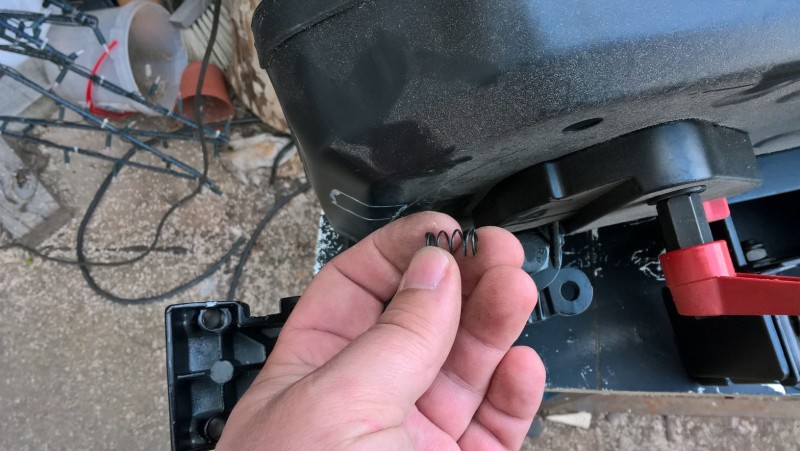

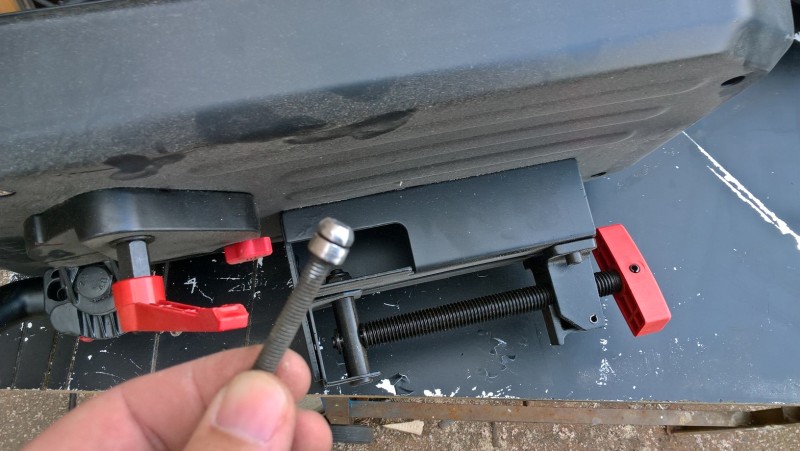

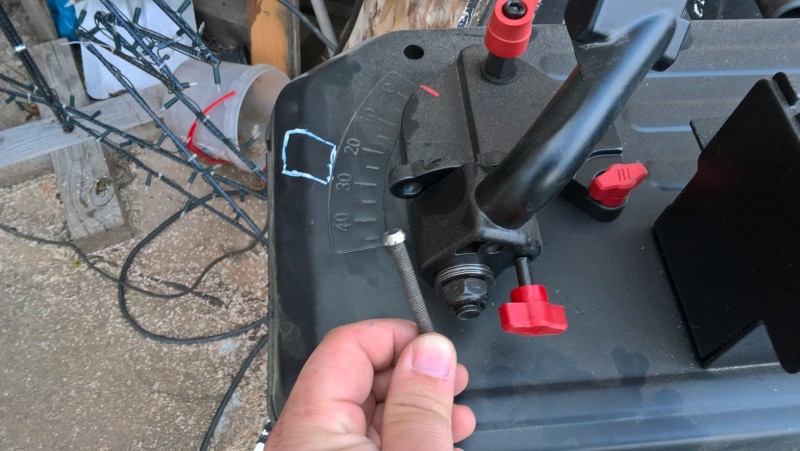

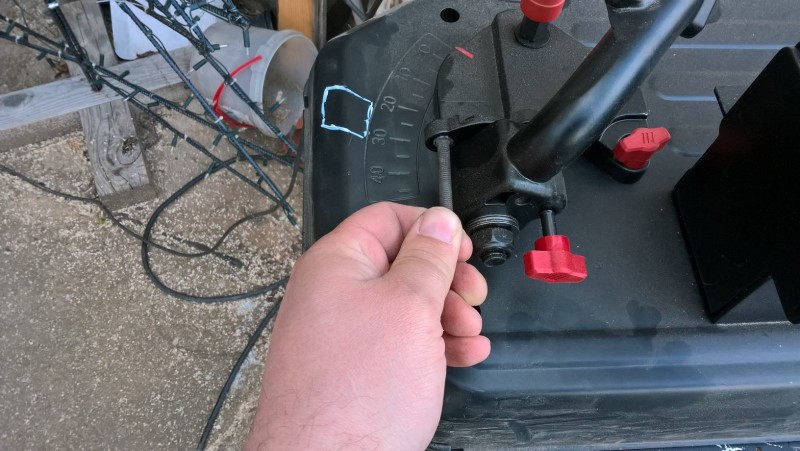

Jako zajišťovací kolík jsem použil šroub M6, jehož hlavu jsem obrousil dokulata (ve stojanu byl pro to připravený důlek). Takto upravený šroub jsem provlékl stojanem do (z výroby!) připraveného otvoru, kde bylo i místo na pružinku, přitlačující kolík do zajišťovacího důlku. Tu jsem tam samozřejmě taky přidal. Pak jsem to celé sešrouboval a bylo hotovo.

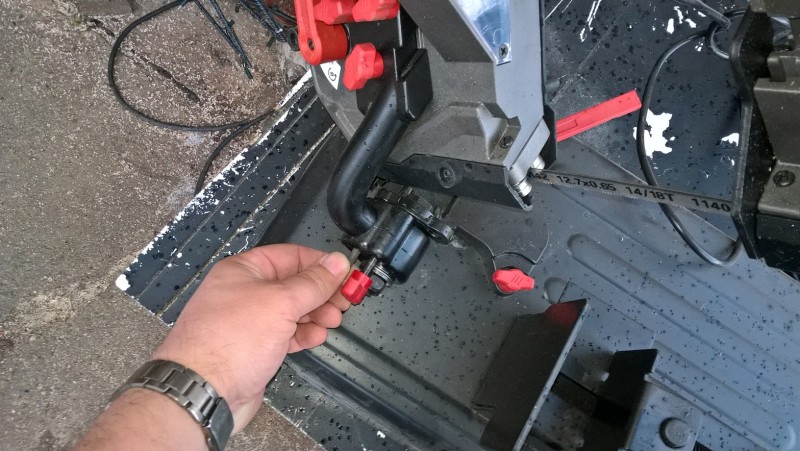

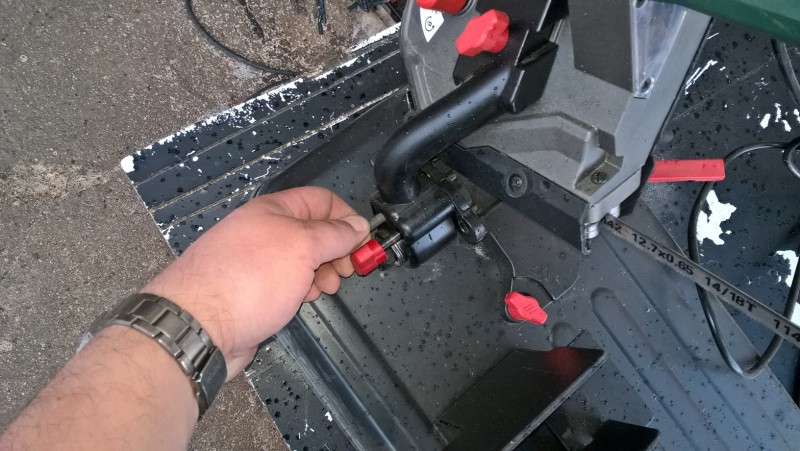

Když pilu zvednu, šroub/kolík zapadne díky pružině do důlku a pila zůstane zajištěna v horní poloze. Když chci řezat, zatáhnu za šroub (přidal jsem mu plastovou kuličku, aby se lépe držel), čímž se zajištění uvolní a já můžu pilu spustit a začít řezat.

Třetí úprava – napájecí kabel

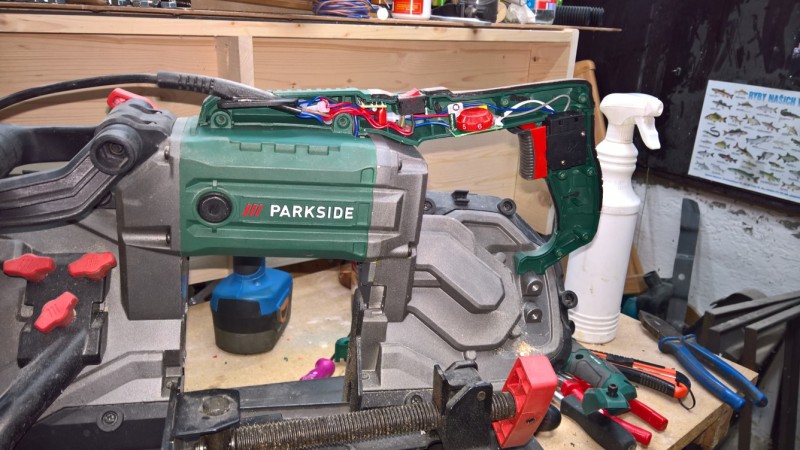

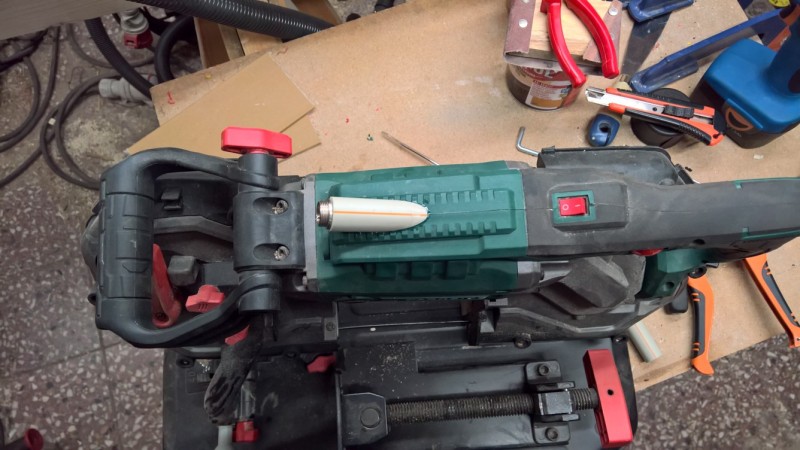

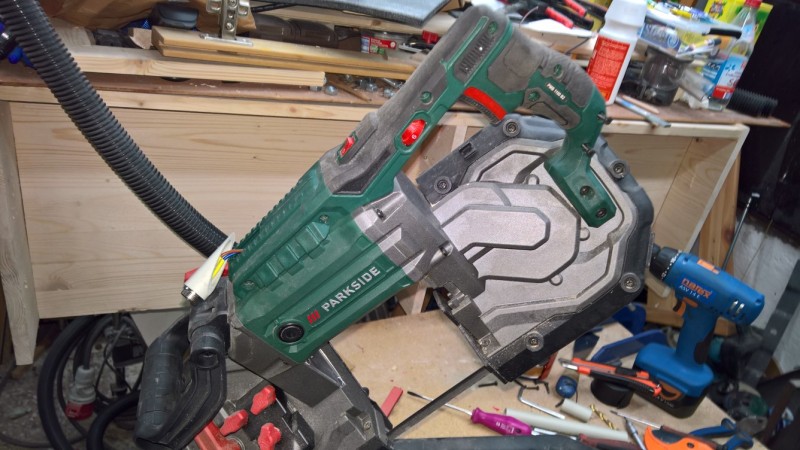

Jako už u jiných ručních strojů, jsem i tady vyměnil pevný PVC napájecí kabel za konektor, do kterého jde připojit vyměnitelný sdílený napájecí kabel.

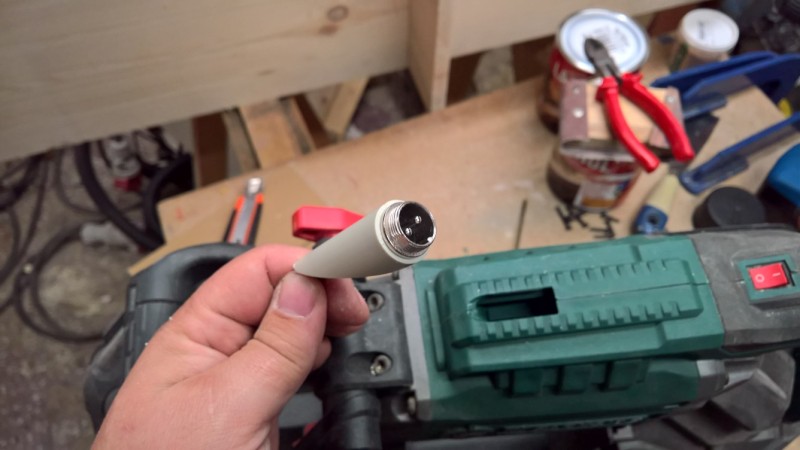

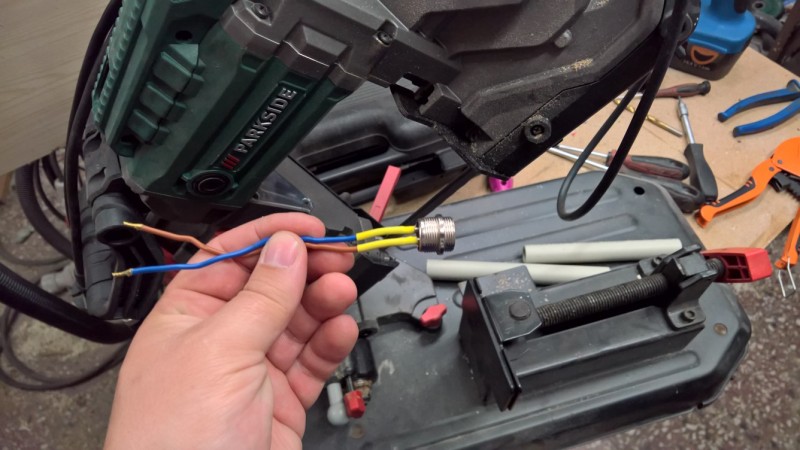

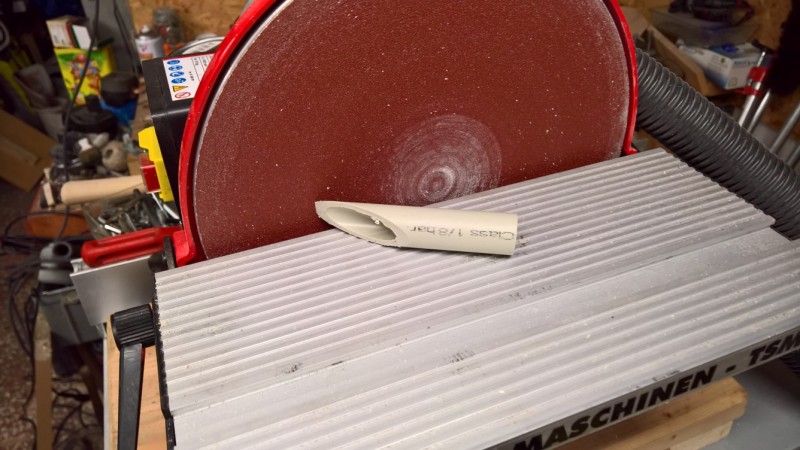

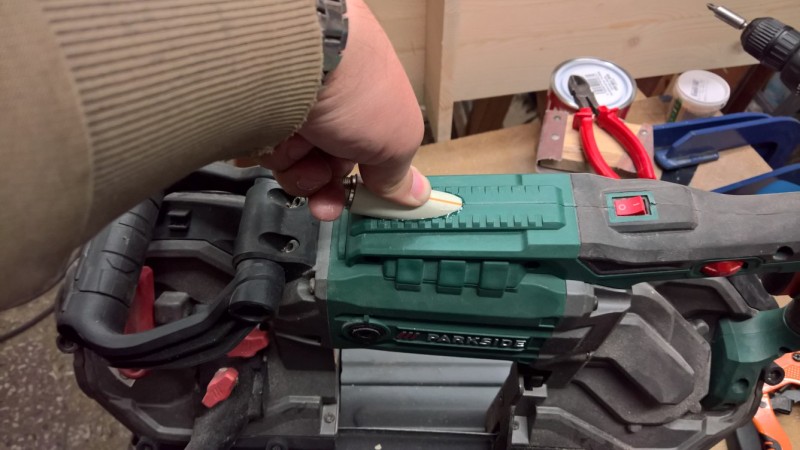

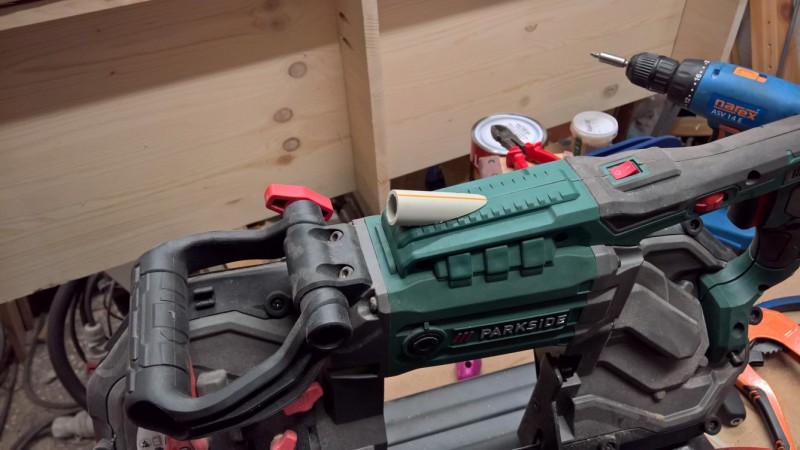

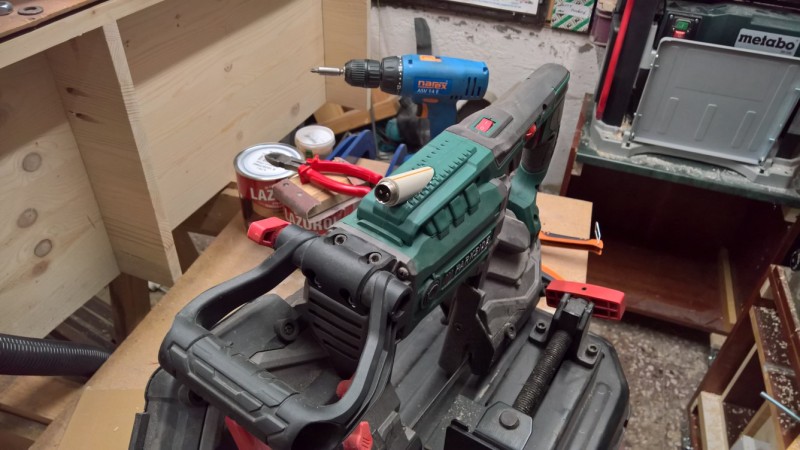

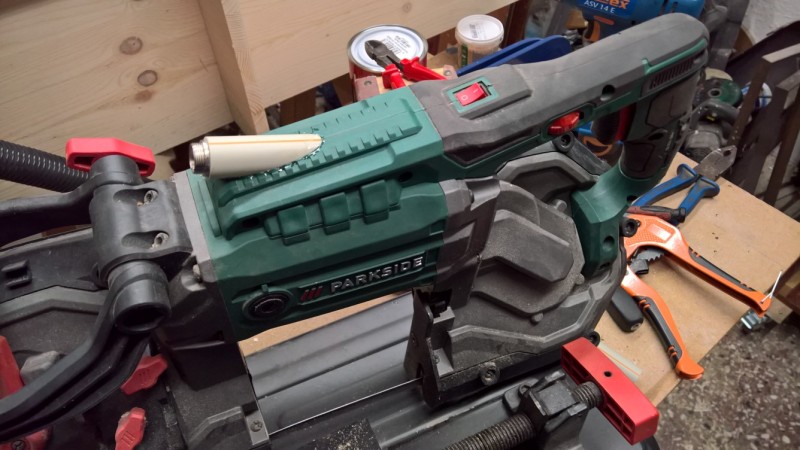

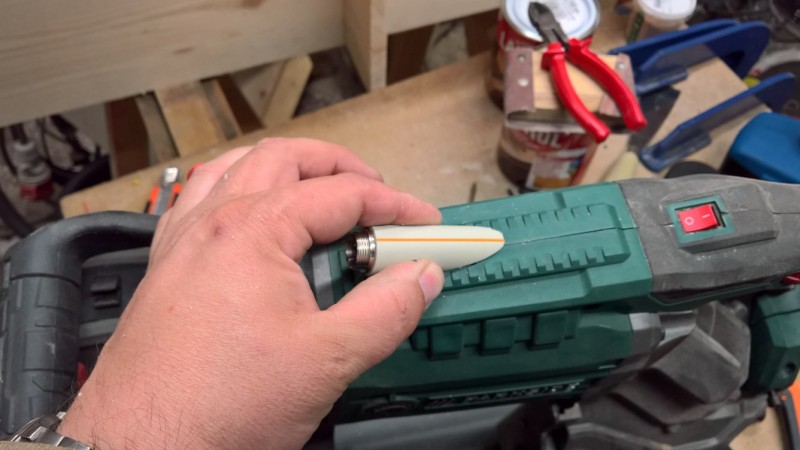

Jediné co bylo nutné udělat jinak, byl šikmý nástavec pro konektor, protože průchodka kabelu byla také šikmá. Nástavec jsem udělal z vodovodní trubky o průměru 20 mm, kterou jsem na jedné straně šikmo seřízl a přilepil epoxidem k pile. Na druhou stranu jsem připevnil konektor a celé to propojil a připevnil.
