Lokomotiva řady 150 je stejnosměrná elektrická lokomotiva určená pro tažení těžkých rychlíků. Má přezdívky Banán, Krysa (či Potkan). Její staré označení je E 499.2.
Lokomotiva řady 150 je nástupcem lokomotiv řady 140 a řady 141. Řadí se do II.řady lokomotiv Škoda. Jsou koncipovány výhradně jako rychlíkové lokomotivy.
Lokomotiva řady 150 je skříňová se dvěma koncovými stanovišti strojvedoucího (přístupnými oboustranně) a centrální strojovnou. Na stanovištích je průběžný ovládací pult, ovládací prvky pro řízení lokomotivy jsou na jeho pravé straně.
Strojovna je průchozí jednou zalomenou uličkou – z 1.stanoviště vede středem skříně a hned za hygienickým zázemím strojvedoucího se stáčí vpravo a vede podél bočnice s okny.

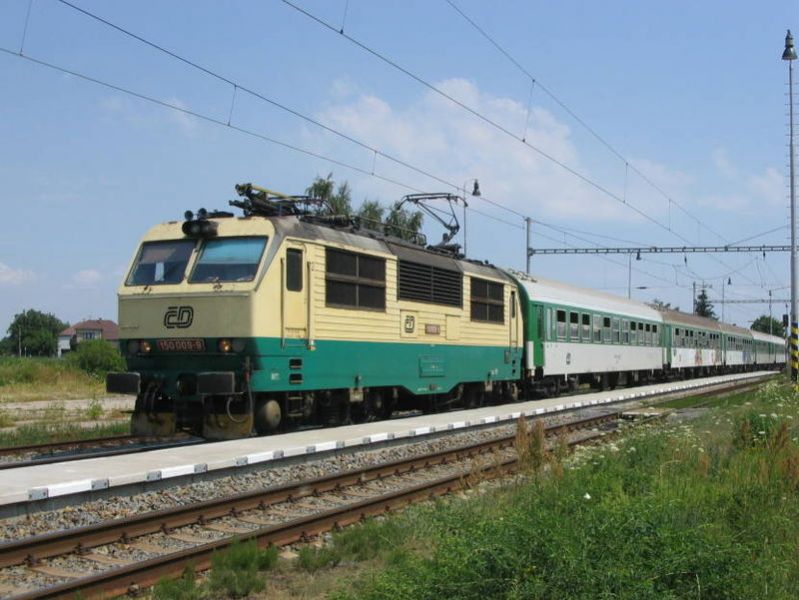

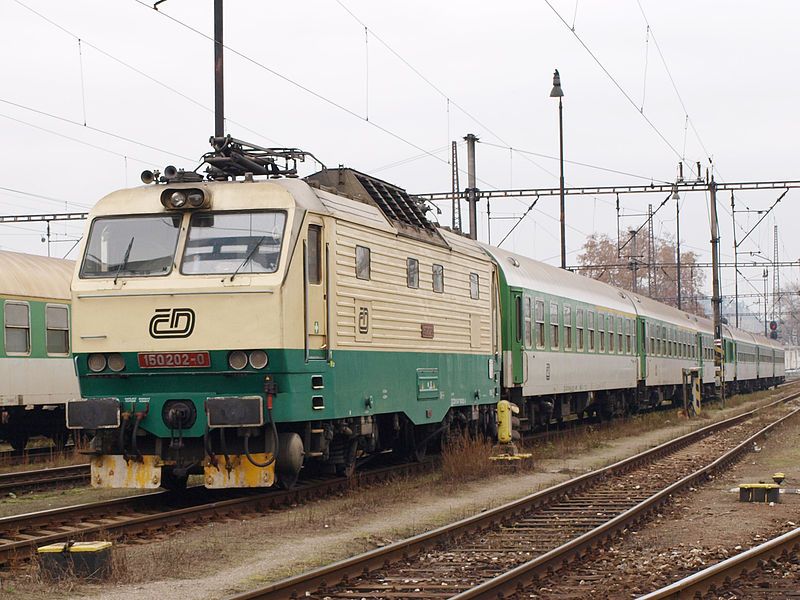

Skříň je samonosná ocelová na nosném spodním rámu, kde je přimontováno narážecí a tažné ústrojí. Na jedné bočnici jsou 4 obdélníková, pevná okna. Na druhé jsou žaluzie od sání ventilátorů trakčních motorů (po stranách) a žaluzie pro ventilátory pojezdového a brzdového odporníku (uprostřed). Na rozdíl od řady 350 strojům řady 150/151 chybí na této bočnici spodní řada žaluzií.
Rám skříně je otočnými čepy spojen se dvěma dvounápravovými podvozky. Oba podvozky jsou hnací a jsou osazeny dvojitým odpružením a mazáním okolků. Primární odpružení je z vinutých ocelových pružin, jež jsou doplněny paralelně řazenými hydraulickými tlumiči.
Lokomotiva je osazena ruční brzdou, přímočinnou brzdou, samočinnou tlakovou brzdou (DAKO DK-GP) a elektrodynamickou brzdou.
Odběr elektřiny z troleje je zajištěn dvěma polopantografy s pneumatickým pohonem. Regulace výkonu je odporová. Rozjezdový odporník je na střeše a je intenzivně chlazen ventilátory. Je vyroben z fechralu (slitina železa, chromu a hliníku) a je dimenzován pro trvalé zatížení.
Podvozky jsou osazeny celkem 4 trakčními motory (2 na každém podvozku) stejnými jako u řady 350. Jsou to stejnosměrné sériové šestipólové motory s kompenzačním vinutím. Jsou zapojeny do dvou motorových skupin. Zapojení motorů je sériové a sérioparalelní.
Technické údaje | |
---|---|
Mezinárodní označení | 91 54 7 150 xxx-x |
Výrobce | Škoda Plzeň |
Tovární označení | 65 E 1 |
Rok výroby | 1978 |
Vyrobeno ks | 27 |
Rozchod | 1435 mm |
Typ vozidla | 4nápravová skříňová rychlíková lokomotiva |
Uspořádání pojezdu | Bo´Bo´ |
Trakce | stejnosměrná elektrická |
Trakční systém | 3 kV = |
Regulace výkonu | odporová |

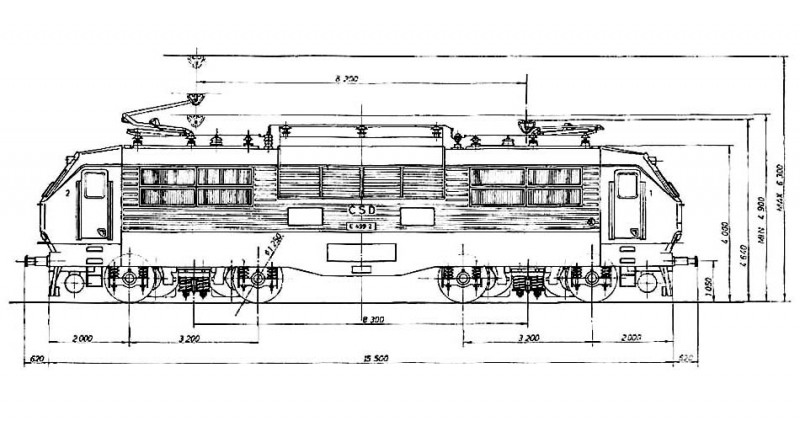

Délka přes nárazníky | 16740 mm |
Délka skříně | 15500 mm |
Šířka | 2940 mm |
Výška se staženými sběrači | 4640 mm |
Pevný rozvor | 3200 mm |
Celkový rozvor | 11500 mm |
Vzdálenost otočných čepů | 8300 mm |
Minimální poloměr oblouku | 120 m |
Služební hmotnost | 82,4 t |
Max.hmotnost na nápravu | 20,6 t |
Trvalý výkon | 4000 kW |
Trvalá tažná síla | 138 kN |
Maximální tažná síla | 227 kN |
Maximální rychlost | 120 km/h |
