Lokomotiva řady 209 byla elektrická posunovací lokomotiva na střídavý proud. Vznikla modernizací jednoho stroje řady 210. Nesla přezdívku Žehlička.
Modernizaci provedla Škoda Plzeň v letech 1989 až 1990 a lokomotiva nesla tovární označení Škoda 51 Em.

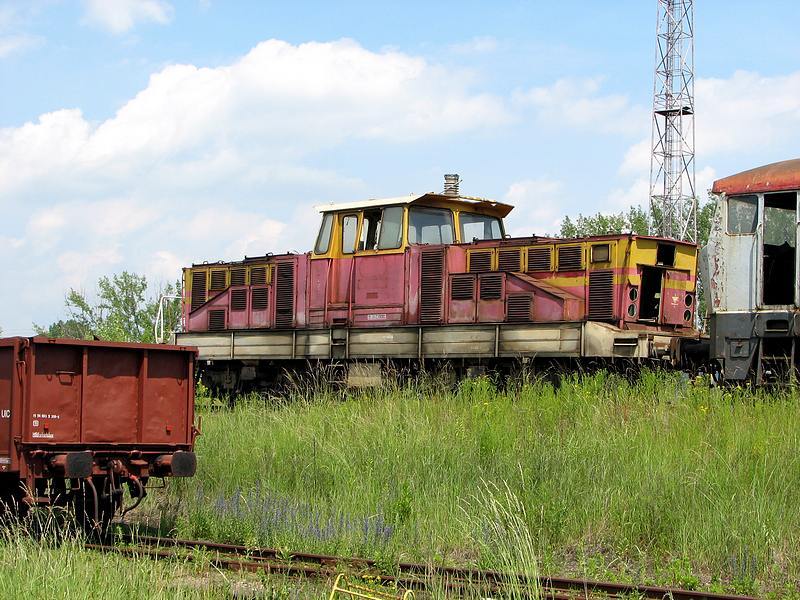

Lokomotiva 209.001 vznikla modernizací lokomotivy 210.001 a měla být prototypem plánované sériové dodávky (vzniknout měla řada 211). Zkušební provoz probíhal v letech 1990 až 1998. Stroj byl v roce 2006 rozebrán.

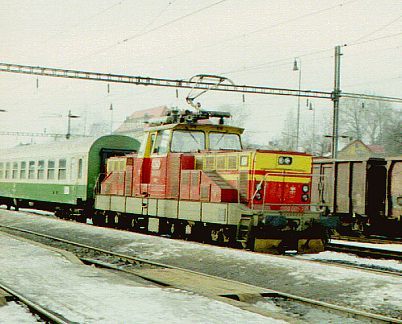

Mechanická část lokomotivy 209 byla prakticky shodná s řadou 110 a odvozenými typy. To jest, kapotová koncepce s centrálním stanovištěm strojvedoucího, z nějž je výborný výhled do všech stran. Na koncových částech byly příčné plošiny pro posunovače se zábradlím.
Rám byl dvěma čepy spojen se dvěma dvounápravovými podvozky. V každém byly dva tlapové trakční motory od ČKD. Podvozky mají dvojité odpružení. Primární odpružení bylo provedeno gumovými silentbloky, sekundární odpružení (mezi rámem lokomotivy a rámem podvozku) bylo provedeno vinutými ocelovými pružinami se svislými hydraulickými tlumiči.
Brzdový systém se skládal z automatické tlakové brzdy, ruční brzdy, přímočinné brzdy a elektrodynamické brzdy.
Proud byl z troleje odebírán jedním polopantografem, který byl na střeše kabiny strojvedoucího. U něj byl tlakovzdušný hlavní vypínač se vzduchojemem.
Technické údaje | |
---|---|
Mezinárodní označení | 91 54 7 209 xxx-x |
Výrobce | Škoda Plzeň |
Tovární označení | 51 Em |
Rok výroby | 1990 |
Vyrobeno ks | 1 |
Rozchod | 1435 mm |
Typ vozidla | 4nápravová kapotová posunovací lokomotiva |
Uspořádání pojezdu | Bo´Bo´ |
Trakce | střídavá elektrická |
Trakční systém | 25 kV ~50 Hz |
Regulace výkonu | pulzní |
Délka přes nárazníky | 14400 mm |
Délka skříně | 13160 mm |
Šířka | 3000 mm |
Výška se staženými sběrači | 4625 mm |
Pevný rozvor | 2800 mm |
Celkový rozvor | 9600 mm |
Vzdálenost otočných čepů | 6300 mm |
Minimální poloměr oblouku | 120 m |
Služební hmotnost | 72 t |
Max.hmotnost na nápravu | 18 t |
Trvalý výkon | 880 kW |
Trvalá tažná síla | 107 kN |
Maximální tažná síla | 213 kN |
Maximální rychlost | 80 km/h |
